膠球清洗裝置配套說明
一、膠球清洗裝置的配套零部件
１、收球網收[捕球器]---漏斗式收球網---分離式收球網---單柵板式收球網---∧式收球網
收球網是膠球清洗裝置系統的關鍵裝置，它的功能是把膠球從冷卻水中分離出來，且保證不漏球、不卡球。收球網安裝在凝汽器、冷凝器、冷卻器、冷油器、熱熱器等冷卻水出口管段上，從凝汽器、冷凝器、冷卻器、冷油器、熱熱器流出夾帶膠球的水經過收球網時，膠球被攔截回收，并由引出管從收球網中引出。收球網的柵格網板可以轉動，在膠球循環運動時網板置于“收球”位置，在不投運膠球清洗時網板置于“反沖洗”位置，此時網板上的雜物被水沖走，同時又減少網板的水阻。

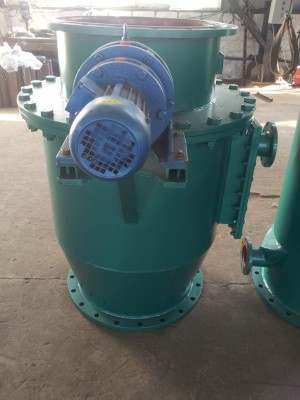

2、二次濾網[過濾器]---手動二次濾網---電動二次濾網---自動二次濾網---全自動二次濾網
當凝汽器、冷凝器、冷卻器、冷油器、熱熱器的冷卻水中夾雜著各種雜物通過冷卻水系統時，雜物被濾芯[小孔不銹鋼濾網]攔截在二次濾網的濾芯上，冷卻水被凈化后進入凝汽器、冷凝器、冷卻器、冷油器、熱熱器，由濾網中的反沖洗裝置及排污閥聯動進行反沖洗，水流反向流動，卡在二次濾網的濾芯面上的雜物被水流反沖脫離網孔經排污閥排出。只要凈化濾網不停地工作，冷卻水進入凝汽器、冷凝器、冷卻器、冷油器、熱熱器就始終處于清潔狀態，二次濾網的阻力也不會增加。

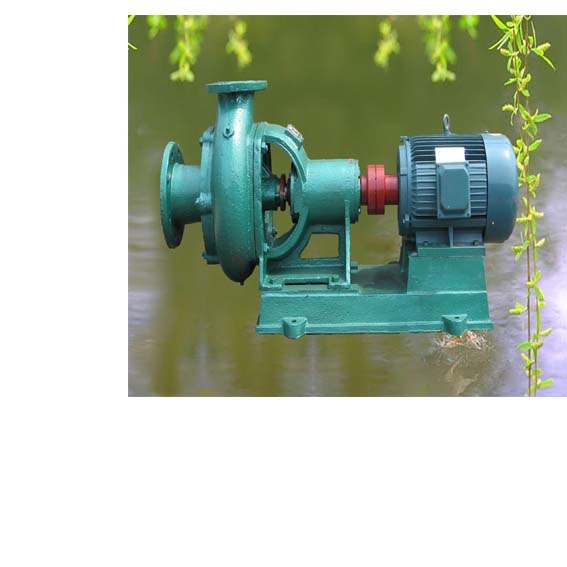

3、膠球泵---發球器
膠球泵---發球器是膠球清洗裝置中使膠球不斷循環的動力源,由收球網中引出的密集球的水流通過膠球泵后提高壓力送入冷卻水管內.該泵是專用的無障礙離心泵,具有不堵球、不損壞球、對膠球磨損小的特點,根據不同的使用條件,選用參數規格不同的膠球泵.建議選用揚程高的膠球泵,確保球的正常回收.

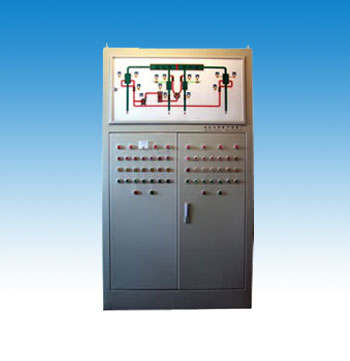

4、電控柜---[PLC]電控柜
電控柜是可控制膠球清洗裝置全自動在線清洗的設備，電控柜為膠球清洗專用設備，程控采用PLC可編程控制器，具有自動、手動控制功能。開關量輸入模塊DⅠ，開關量輸出D0。按工藝流程及設備要求分組，主要按液位信號及PH信號自動控制設備，各設備的運行、備用，狀態送到控制面板顯示。PLC負責點的采集、回路控制、連鎖程序控制。使檢測更準確、到位，確保球的高效率回收。具有遠程控制功能。
5、裝球室---[蓄球器]
裝球室是凝汽器、冷凝器、冷卻器、冷油器、熱熱器膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。
6、分匯器---三通閥。膠球通過其中導向板的切換可使膠球進入需要清洗的冷卻管。也可作為收球網膠球引出管的匯合和接球管的分流三通管使用。

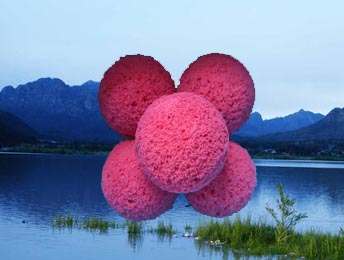

7、膠球---普通膠球---剝皮膠球---海棉膠球---中軟膠球---金剛砂膠球---半金剛砂膠球
①普通膠球
普通膠球表面光滑，主要用于可再剝皮磨打后制成標準剝皮膠球，一些發電廠因管道無較硬沉積才定購光膠球，一般用于不銹鋼管。但對銅管使用的效果不佳。 主要用于去除軟性污垢，適用于冷卻水應用場合，淤泥、粘泥、泥砂等.適用于銅管換熱器。
②剝皮膠球
標準剝皮膠球特別適用于各種凝汽器銅管，標準剝皮膠球也是各發電廠常用的一種膠球。膠球由天然橡膠加發泡和特殊添加劑制造而成。標準剝皮膠球可以用于各種膠球清洗設備和水質。
剝皮膠球有效去除生物污垢、高粘性生物污垢。適用于不銹鋼管以及鈦合金管換熱器。
③金剛砂膠球
金剛砂膠球分為全金剛砂膠球和半金剛砂膠球兩種。金剛砂膠球適用于清除各種結垢沉積較多的管道，但對管子有傷害，一般不長期使用，特別銅管更慎用。 有效去除硬質結垢，如：碳酸鈣。適用于鋼管、不銹鋼管換熱器。
|
